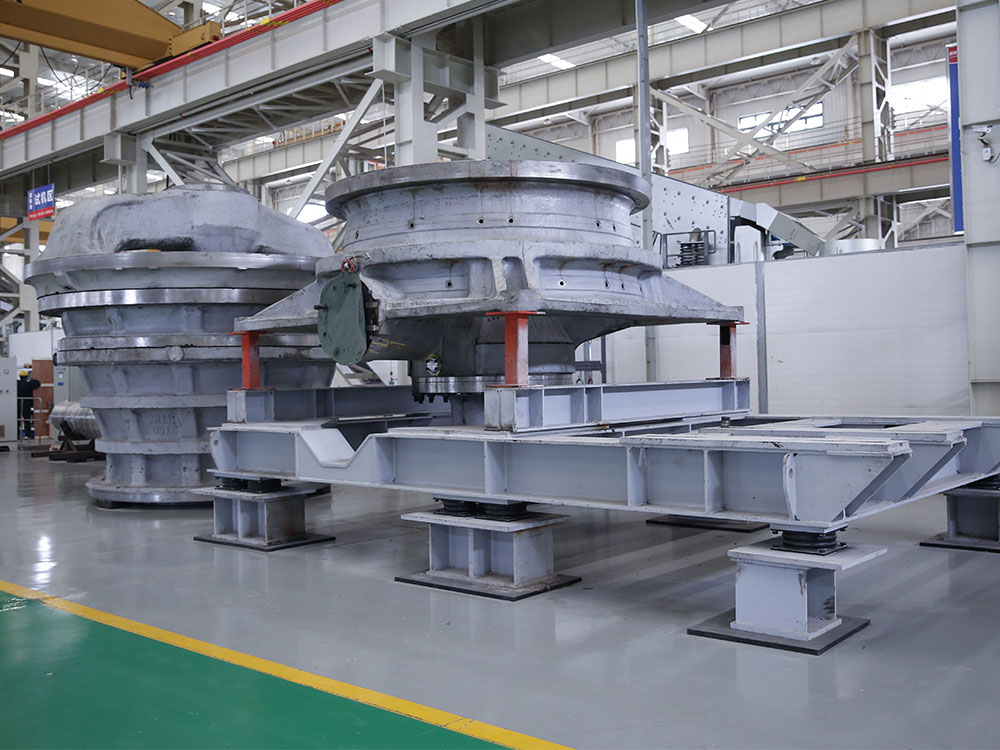

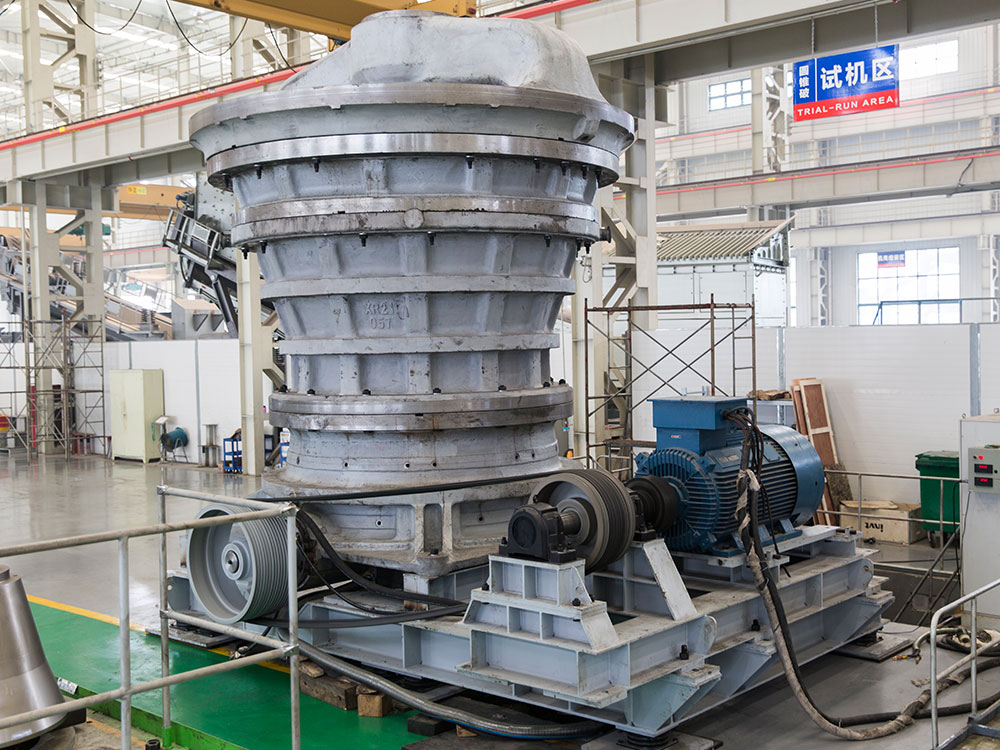

CG810i эргэлтийн бутлуур нь дам нуруу, дээд, дунд, доод хүрээ, динамик конус, хазгай ханцуй, дамжуулалт, гидравлик цилиндр зэрэг гайхалтай дотоод бүтэцтэй. Бүх бүрэлдэхүүн хэсгүүд нь сайн зохион бүтээгдсэн бөгөөд бутлуурын хэвийн ажиллагааг хангахын тулд хамтран ажилладаг. Спиндлийн байрлалыг хянах систем нь стандартын дагуу шилжилтийн мэдрэгчээр тоноглогдсон бөгөөд булны байрлалыг бодит цаг хугацаанд харуулдаг бөгөөд гидравлик цилиндр нь даралтыг бүрдүүлэн гадагшлуулах нүхийг автоматаар тохируулж, доторлогооны хавтангийн элэгдлийг нарийн нөхөж, бөөмсийг тогтворжуулдаг. хэмжээ, бүтээмжийг нэмэгдүүлэх. Энэхүү машин нь маш сайн бутлах хүчин чадалтай, том налуу өнцөгт бутлах камер, урт бутлах гадаргуугийн дизайныг ашигладаг. Цус харвалт, хурдыг оновчтой болгосноор бүх төрлийн бүдүүн ширхэгтэй бутлах ажлыг амархан даван туулж чадна. Том бутлах камер нь чулуун материалыг бутлах ажлыг хөнгөвчлөх, үр ашгийг дээшлүүлж, доторлогооны ашиглалтын хугацааг уртасгадаг. Салшгүй хуурамчаар хийсэн хүнд даацын булны загвар нь конус сулрахаас сэргийлж, сул зогсолтыг багасгадаг. Дээд талын журналыг томруулж, том радиус нумаар өнгөлсөн нь үндсэн босоо амны бат бөх, бат бөх чанарыг сайжруулж, бутлах хатуу нөхцөлд дасан зохицдог. Бутлах камерын элэгдлийг жигд хуваарилж, доторлогоог солих давтамжийг бууруулж, үйлдвэрлэлийн өртөгийг бууруулдаг. CG810i эргэлтийн бутлуур нь өндөр үр ашигтай, тогтвортой, удаан эдэлгээтэй том материалтай харьцах гайхалтай гүйцэтгэлтэй. Эдгээр шинж чанарууд нь түүнийг уул уурхай, барилга болон бусад салбарт өргөнөөр ашиглах боломжийг олгодог.

CG810i эргэлтийн бутлуурт зориулсан оновчтой бутлах камерын загвар Хэрэглээ

Уул уурхайн салбар нь CG810i эргэлтийн бутлуурын хамгийн чухал хэрэглээний талбаруудын нэг юм. Олборлолтын явцад том хэмжээтэй хүдрийг дараагийн тээвэрлэлт, боловсруулалтанд зориулж бутлах шаардлагатай болдог. Хүчирхэг бутлах хүчин чадалтай, өндөр үр ашигтай CG810i эргэлттэй бутлуур нь боржин чулуу, төмрийн хүдэр, шохойн чулуу гэх мэт янз бүрийн хатуулагтай хүдрийг амархан даван туулах чадвартай. Дотоод бүтэц нь боломжийн бөгөөд том налуу камер, урт бутлах гадаргуутай дизайнтай. бутлах үйл явц илүү жигд . Түүний дотоод бүтэц нь боломжийн, том налуу бутлах камер, бутлах гадаргуугийн урт хийцтэй тул бутлах үйл явцыг жигд болгож, бутлах үр ашгийг мэдэгдэхүйц сайжруулдаг. Үүний зэрэгцээ хүнд даацын булны загвар, салшгүй хуурамч ээрэх нь тоног төхөөрөмжийн тогтвортой байдал, бат бөх чанарыг хангаж, зогсолт, засвар үйлчилгээний зардлыг бууруулж, уул уурхайн үйлдвэрүүдийн тасралтгүй үйлдвэрлэлд хүчтэй баталгаа болдог.
Барилгын салбар бол CG810i эргэлтийн бутлуурыг өргөн ашигладаг өөр нэг салбар юм. Барилга угсралтын ажилд элс хайрганы дүүргэгч нь бетон зуурмаг болон бусад барилгын материал бэлтгэхэд зайлшгүй шаардлагатай түүхий эд болдог.CG810i бутлуур нь чулуулгийг бутлах шаардлагад нийцсэн элс, хайрганы дүүргэгчийг бутлах чадвартай бөгөөд энэ нь барилгын хатуу материаллаг суурийг бүрдүүлдэг. барилгын салбарын хурдацтай хөгжил. Өндөр үр ашигтай бутлах хүчин чадал, тогтвортой гүйцэтгэл нь барилгын салбарын элс, хайрганы дүүргэгчийн өндөр эрэлтийг хангадаг элс, хайрганы дүүргэгчийн гарц, чанарыг баталгаажуулдаг. Түүнчлэн CG810i эргэлтийн бутлуур нь орчин үеийн барилгын салбарын ногоон байгууламжийн шаардлагад нийцсэн, бутлах явцад тоос шороо, дуу чимээний бохирдлыг бууруулж, байгаль орчинд ээлтэй сайн үзүүлэлттэй.
Металлургийн үйлдвэрт CG810i гиратор бутлуур нь мөн чухал үүрэг гүйцэтгэдэг. Металлургийн үйл явц нь олон тооны хүдэр, шааруудтай харьцах шаардлагатай бөгөөд тэдгээрийг дараа нь хайлуулах, боловсруулахад ихэвчлэн бутлах шаардлагатай байдаг. CG810i эргэлтийн бутлуур нь эдгээр материалын бутлах хэрэгцээг хялбархан даван туулж чаддаг бөгөөд түүний хүчтэй бутлах хүчин чадал, тогтвортой ажиллагаа нь хайлуулах үйл явцыг жигд явуулдаг. Үүний зэрэгцээ CG810i эргэлтийн бутлуур нь өндөр түвшний автоматжуулалттай бөгөөд бусад металлургийн тоног төхөөрөмжтэй сайн уялдаатай, уялдаа холбоотой байж чаддаг бөгөөд энэ нь металлургийн үйлдвэрлэлийн бүх шугамын үр ашгийг дээшлүүлдэг.
Үүнээс гадна CG810i эргэлтийн бутлуур нь химийн үйлдвэрт өргөн хүрээний хэрэглээтэй. Химийн үйлдвэрлэлийн явцад олон түүхий эдийг дараагийн химийн урвал, боловсруулалтанд бутлах шаардлагатай байдаг. CG810i эргэлтийн бутлуур нь янз бүрийн түүхий эдийг бутлах хэрэгцээнд тохируулан ажиллах чадвартай бөгөөд уян хатан тохируулах механизм, өндөр үр ашигтай бутлах хүчин чадал нь химийн үйлдвэрлэлийн жигд явцыг хангадаг. Үүний зэрэгцээ CG810i бутлуур нь зэврэлтэнд тэсвэртэй, химийн түүхий эд дэх идэмхий бодисыг даван туулж, тоног төхөөрөмжийн ашиглалтын хугацааг уртасгах чадвартай.

CG810i эргэлтийн бутлуурын оновчтой бутлах камерын дизайн Давуу тал

Тогтвортой байдал, найдвартай байдал

CG810i эргэлтийн бутлуур нь ажлын хүнд нөхцөлд тоног төхөөрөмжийн тогтвортой ажиллагааг хангахын тулд дэвшилтэт дизайны үзэл баримтлалыг нэвтрүүлсэн. Түүний бат бөх хийцтэй, хатуу ширүүн ажлын орчинд зориулан бүтээсэн нэг ширхэг булны болон хүчитгэсэн хүрээ их бие нь асар их нөлөөлөл, даралтыг тэсвэрлэх чадвартай бөгөөд төхөөрөмжийн ашиглалтын хугацааг үр дүнтэйгээр уртасгадаг. Нэмж дурдахад, нэг хэсэг бөмбөрцөг дээд холхивчийн элэгдэлд тэсвэртэй хугацаа нь түүний сайн хийцтэй бүтэц, элэгдэлд тэсвэртэй өндөр чанартай материал ашигласны ачаар дор хаяж тав дахин урт байдаг бөгөөд энэ нь элэгдэлд тэсвэртэй, найдвартай байдлыг хангадаг. тоног төхөөрөмжийг удаан хугацаагаар ажиллуулах.

Маш сайн гүйцэтгэл

CG810i эргэлтийн бутлуур нь гүйцэтгэлийн хувьд ч бас давуу юм. Өндөр бутлах харьцаатай, өндөр хүчин чадалтай машин нь янз бүрийн хатуулаг, хэмжээтэй хүдэр, чулуулгийг хялбархан боловсруулах боломжтой. Бутлах камерт байгаа материалыг олон удаа шахаж, хувааж, эцэст нь янз бүрийн салбарын үйлдвэрлэлийн хэрэгцээг хангадаг жигд хэмжээтэй жижиг хэсгүүдэд буталдаг. Үүний зэрэгцээ CG810i эргэлтийн бутлуур нь эрчим хүчний бага зарцуулалт, өндөр үр ашигтай шинж чанартай бөгөөд энэ нь бутлах нөлөөг хангахын зэрэгцээ үйлдвэрлэлийн өртгийг үр дүнтэй бууруулж, эдийн засгийн үр ашгийг дээшлүүлдэг.

Хялбар засвар үйлчилгээ

Засвар үйлчилгээний хувьд CG810i эргэлтийн бутлуур нь мөн өөрийн өвөрмөц давуу талыг харуулж байна. Энэхүү машин нь засвар үйлчилгээ хийхэд хялбар бөгөөд ердийн засвар үйлчилгээ, засварын ажлыг илүү хялбар, хурдан болгодог. Жишээлбэл, өөрөө чангалах тээрмийн хана нь доторлогоо сулрахаас сэргийлж, доторлогооны сулаас үүсэх зогсолтыг багасгадаг. Нэмж дурдахад танкийн багаж хэрэгслийн хяналтын систем (TIMS) нь бутлуурын тосолгооны системийг цаг тухайд нь хянаж, тос нь зохих урсгал, температурын нөхцөлд байгаа эсэхийг баталгаажуулж, тоног төхөөрөмжийг хамгаалах шаардлагатай үед дохиолол өгдөг. Эдгээр ухаалаг, автоматжуулсан засвар үйлчилгээний хэрэгслүүд нь тоног төхөөрөмжийн засвар үйлчилгээний хүндрэл, зардлыг эрс багасгаж, төхөөрөмжийн найдвартай байдал, ашиглалтын хугацааг сайжруулдаг.

Ухаалаг

CG810i эргэлтийн бутлуур нь мөн оюун ухааны давуу талыг санал болгодог. Ухаалаг нэгдсэн системээр дамжуулан машин нь бутлах камерын элэгдлийг нөхөж, бүтээгдэхүүний хэмжээг тогтвортой байлгахын тулд бутлуурын тохиргоог автоматаар тохируулах боломжтой. Автоматжуулалтын систем нь бутлуурыг хэт ачаалалгүйгээр гүйцэтгэлийг оновчтой болгож, бутлуурыг бүрэн хүчин чадлаараа ашиглах боломжийг олгодог. Ухаалаг функцууд нь ургамлын бүтээмж, бүтээгдэхүүний чанарыг сайжруулаад зогсохгүй хэрэглэгчдэд илүү тохиромжтой, үр ашигтай удирдлагын хэрэгслээр хангадаг.

Үр дүнтэй ажиллагаа

Эдийн засгийн үүднээс авч үзвэл CG810i эргэлтийн бутлуур нь ихээхэн давуу талтай. Тоног төхөөрөмжийн анхны хөрөнгө оруулалт өндөр байж болох ч ашиглалтын зардал бага, засвар үйлчилгээний хугацаа урт, ашиглалтын хугацаа нь урт хугацаанд хэрэглэгчдэд эдийн засгийн өндөр үр өгөөж авчрах боломжтой болгодог. Түүнчлэн, тоног төхөөрөмжийн үр ашигтай ажиллагаа, эвдрэлийн түвшин бага байгаа нь засвар үйлчилгээний ачааллыг ихээхэн бууруулж, үйлдвэрлэлийн шугамын тасралтгүй ажиллагааг хангаж, үйлдвэрлэлийн үр ашиг, аж ахуйн нэгжийн эдийн засгийн үр ашгийг улам сайжруулдаг.

CG810i эргэлтийн бутлуурын оновчтой бутлах камерын ажлын зарчим

CG810i эргэлтийн бутлуурын ажиллах зарчим нь бутлах камерын өвөрмөц дизайн, эргэлтийн хөдөлгөөний механизм дээр суурилдаг. Бутлуурын дотор хөдөлгөөнт конус ба тогтмол конусын хооронд дугуй хэлбэртэй орон зай, өөрөөр хэлбэл бутлах камер үүсдэг. Материалыг дээд хэсгээс бутлах камерт оруулах ба бутлуурын ажиллагаатай хөдөлгөөнт конус нь тогтсон конусын дотор эргэлтийн хэлбэлзлийн хөдөлгөөнийг хийдэг. Энэ хөдөлгөөнийг цахилгаан хөдөлгүүрээр удирддаг бөгөөд энэ нь дамжуулагч төхөөрөмжөөр дамжуулан хазгай бутны эргэлтийн хөдөлгөөн болж хувирдаг бөгөөд дараа нь хөдлөх конусыг хөдөлгөж, машины төв шугамыг тойрон хазгай эргэлддэг.
Хөдөлгөөнт конус нь тогтмол конустай ойрхон байх үед хоёр конусын хоорондох материал нь хүчтэй шахалт, хуваагдалд өртөж, улмаар бутлах болно. Хөдөлгөөнт конусыг үргэлжлүүлэн эргүүлэх үед буталсан материалыг бутлах камерын ёроол руу түлхэж, гадагшлуулах портоор гадагшлуулна. Энэ процессын явцад материалыг тасралтгүй буталж, бутлуурын өндөр үр ашиг, тогтвортой ажиллагааг хангана.
CG810i Gyratory бутлуурын бутлах ажиллагаа нь хөдлөх ба хөдөлгөөнгүй конусын хооронд бутлах, хагалах үйлдлээс гадна бутлах камерт олон цохилт, зүсэлт хийх замаар материалыг улам боловсронгуй болгодог. Бутлах камерын тусгай хийц нь бутлах явцад материалыг олон удаагийн нөлөөлөл, хяргах боломжийг олгодог бөгөөд ингэснээр бутлалтын үр ашиг, бүтээгдэхүүний чанарыг сайжруулдаг.

CG810i эргэлтийн бутлуурын оновчтой бутлах камерын загвар Техникийн параметрүүд

Тэжээлийн нээлт	1,067.0 mm	хүч	315 kw
Жин	128 tonne	Хэвтээ босоо ам	500 rpm
Автоматжуулалт	Standard	Нээлттэй хажуугийн тохиргоо	115.0 - 190.0 mm
